一、引言

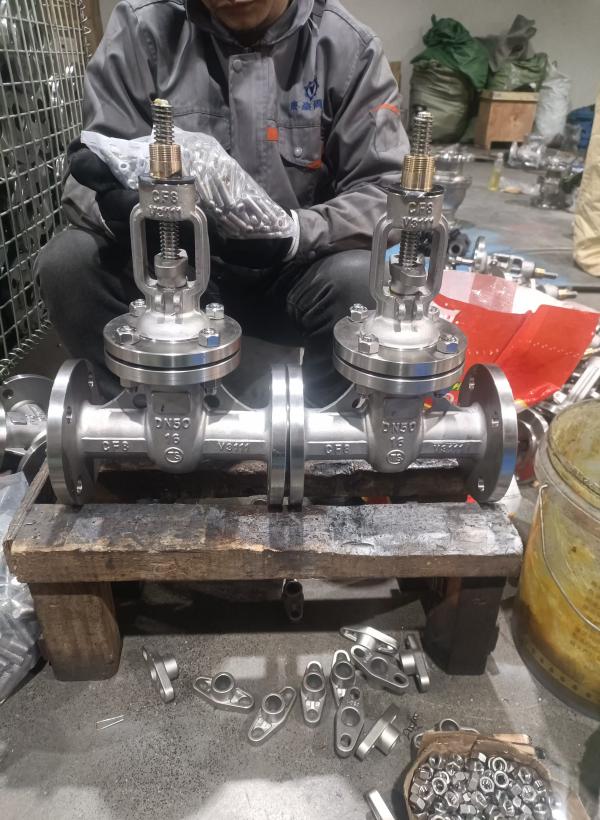

Z41W-16P-DN50CF8不銹鋼閘閥是一種廣泛應用于工業管道系統中的關鍵設備，其優良的耐腐蝕性和密封性能使其在化工、石油、制藥等行業中備受青睞。為了確保閘閥的穩定運行和長久使用壽命，上海禹軒泵閥制定了嚴格的裝配、調試和檢驗流程。本文將詳細介紹這*程，以確保每一個出廠的閘閥都能達到*的質量標準。

二、裝配流程

1.?

零部件準備與檢查

根據圖紙和技術要求，準備所有需要的零部件，包括閥體、閥蓋、閥桿、閘板、密封件等。

對每一個零部件進行外觀和尺寸檢查，確保無裂紋、砂眼、變形等缺陷，并符合圖紙要求。

2.?

閥體裝配

將閥體固定在專用裝配臺上，確保其穩定性。

安裝閥座和密封圈，注意密封圈的方向和位置要準確無誤。

將閘板放入閥體內，確保其運動靈活，無卡阻現象。

3.?

閥蓋與閥桿裝配

將閥蓋與閥體連接，使用規定的螺栓和螺母，并按規定力矩緊固。

安裝閥桿和填料，確保閥桿運動平穩，無松動和卡阻現象。

調整填料壓蓋，確保填料密封良好，無泄漏。

4.?

整體裝配檢查

對整體裝配后的閘閥進行外觀檢查，確保所有零部件安裝正確，無松動、無漏裝現象。

手動操作閘閥，檢查其啟閉是否靈活，是否有卡阻、異響等問題。

三、調試流程

1.?

初步調試

在無壓力狀態下，手動操作閘閥數次，檢查其啟閉是否靈活，閘板是否到位

調整閥桿和填料，確保在全開和全閉狀態下均無泄漏。

2.?

壓力測試

進行殼體壓力測試，將閘閥進出口封閉，向閥腔內注入試驗介質（一般為水），逐步升壓至規定壓力，保持一定時間，檢查閥體、閥蓋連接處是否有泄漏。

進行密封試驗，分別在閘閥全開和全閉狀態下，向進出口一側注入試驗介質，逐步升壓至規定壓力，保持一定時間，檢查密封面是否有泄漏。

3.?

性能測試

進行啟閉力矩測試，記錄閘閥在不同開度下的啟閉力矩，確保其在規定范圍內。

進行流阻測試，記錄閘閥在不同開度下的流量和壓力降，評估其流阻性能。

四、檢驗流程

1.?

外觀檢驗

對閘閥的外觀進行仔細檢查，確保表面光滑、無裂紋、無毛刺等缺陷。

檢查銘牌和標識是否清晰、正確。

2.?

尺寸檢驗

使用專用量具對閘閥的關鍵尺寸進行檢查，包括閥體長度、閥桿直徑、閘板厚度等，確保其符合圖紙要求。

3.

性能檢驗

根據壓力測試和性能測試的結果，評估閘閥的密封性能、流阻性能等是否滿足技術要求。

檢查調試過程中記錄的數據，確保所有指標均在規定范圍內。

4.?

最終檢驗

對檢驗合格的閘閥進行清潔和防腐處理。

包裝前再次檢查，確保所有零部件齊全、無損傷。

附上質量證明文件，包括檢驗報告、合格證等。

五、結論

上海禹軒泵閥通過嚴格的裝配、調試和檢驗流程，確保每一臺Z41W-16P-DN50CF8不銹鋼閘閥都能達到*的質量標準，為客戶提供安全、可靠的管道控制設備。我們將繼續堅持質量*的原則，不斷改進和完善生產工藝，為客戶提供更優質的產品和服務。
