近日，未勢能源自主研發的首款獲得第三方權威認證的“巖竹”系列——70MPa多功能集成減壓閥組產品正式推向市場，安全標準更是遠超國內外行業通用標準準則，充分提振行業客戶對自主品牌儲氫核心技術及關鍵部件卓越品質的信心與信賴。

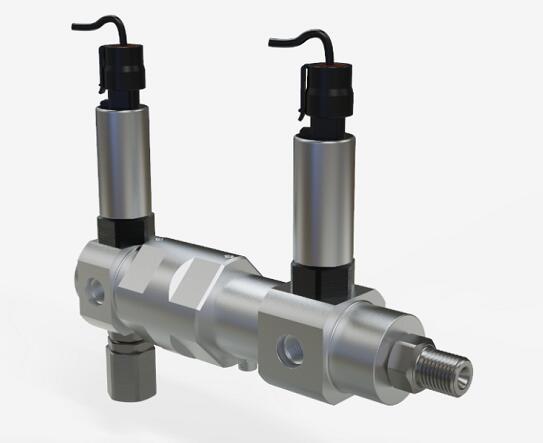

70MPa多功能集成減壓閥組

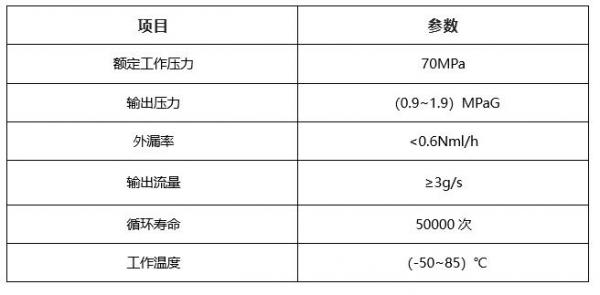

核心參數

那么，“巖竹”系列——70MPa減壓閥究竟是否安全？是否能夠達到行業安全標準要求？是否能夠滿足當前市場客戶需求？未勢能源研發人員又是通過哪些安全策略，保障其品質實現高安全性和穩定性的呢？

今天，未勢能源產品開發工程師為大家詳細解析70MPa減壓閥安全開發策略。

同軸多級減壓技術，確保結構穩定性

基于氫燃料電池汽車高效、安全、輕量化等開發策略及應用需求，閥組整體采用同軸式結構設計，通過內置過濾器、單向閥、卸荷閥，減少系統管路接頭數量，整體結構緊湊，使儲氫系統布置更加靈活。

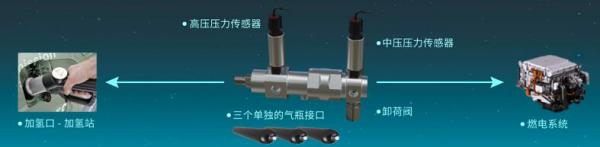

集成化：配置單向閥、卸荷閥和4×高壓接口、4×中壓接口

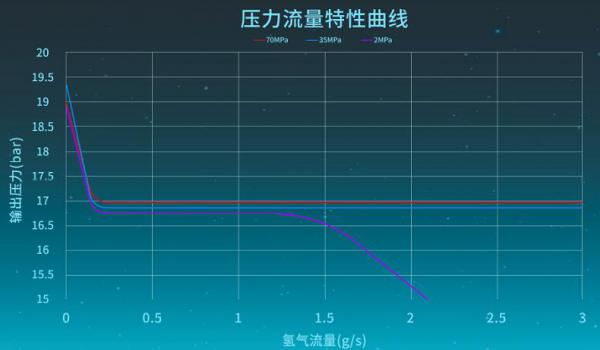

同時，通過兩級減壓模式，擴大出口壓力范圍，可滿足（0.9~2.0）MPa穩定輸出壓力需求，且可保證全生命周期內出口壓力穩定在±20%以內，實現更強穩定性和抗壓性，保障儲氫系統、燃料電池系統及整車的全生命周期運行安全。

高端密封性設計，實現氫氣“零泄漏”

氫氣是世界上較難被密封的氣體之一。密封性是減壓閥阻止氫氣泄露的基礎保障，也是保障氫燃料電池汽車整車安全最為重要的技術性能指標之一。

未勢能源70MPa減壓閥密封性能設計，從防止泄漏角度出發，根據氫氣物理特性，通過在溫度或密封力作用的變化下，對密封副的結構、密封比壓進行充分設計、性能計算與測試驗證。

密封材料選用耐氫、高強度創新型塑性材料，密封結構件采用先進工藝、自動化精密加工，實現快速密封連接，使零部件實現高精度尺寸、高粗糙度，對雜質敏感度低，魯棒性更強，大幅提升系統穩健性，整體達到高端密封設計效果，保證在密封過程中實現氫氣“0”泄漏，從本質上排除泄漏隱患。

多重安全防護設計，保障系統及整車穩定運行

減壓閥中壓部分依據70MPa承壓設計，提升高剛性和耐振性，并配置透氣防水塞，防護等級達到IP67，能夠在惡劣環境中實現防塵、防水、防腐蝕等考驗，這也是市場同類、同級別產品防護等級的最高標準。

同時，減壓閥內部集成高精度過濾器，保證后端進入燃電系統的氫氣純凈度。減壓閥中壓端配置卸荷閥，對系統進行過壓保護，防止高壓氫氣進入后端燃電系統，確保儲氫系統及整車在運行過程中的安全。

千余次高標準測試反復驗證，重新定義“氫安全”標準

值得一提的是，該產品開發周期歷時31個月，根據整車運行工況、系統高效運行及安全性能技術需求，共計進行17大類超過1000次的臺架測試，包括液壓爆破測試、液壓循環測試、高低溫內外漏測試等多項關鍵測試，并配套多款氫燃料電池車型完成冬季標定、續航里程等多項整車級工況性能測試，用大量實測數據詮釋安全性能、驗證卓越品質。

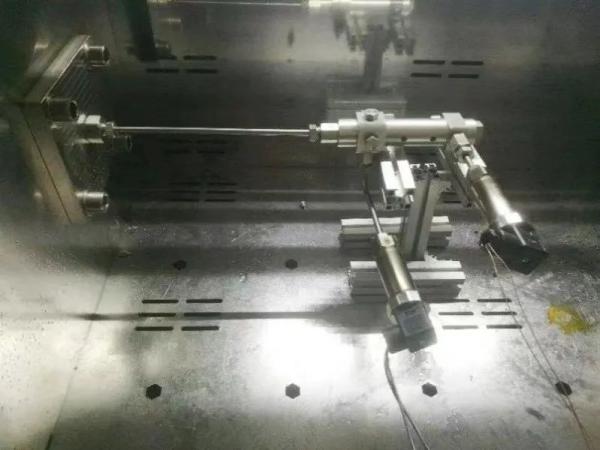

液壓爆破測試

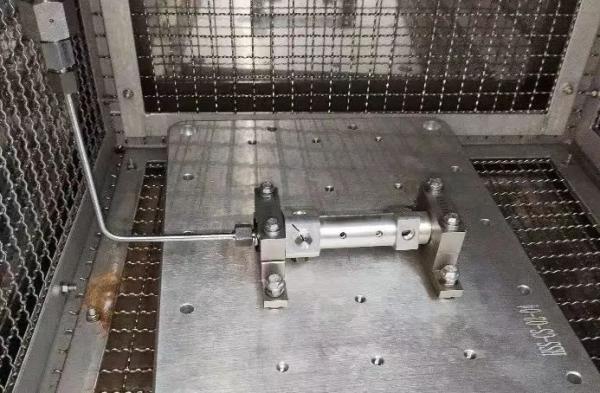

液壓循環測試

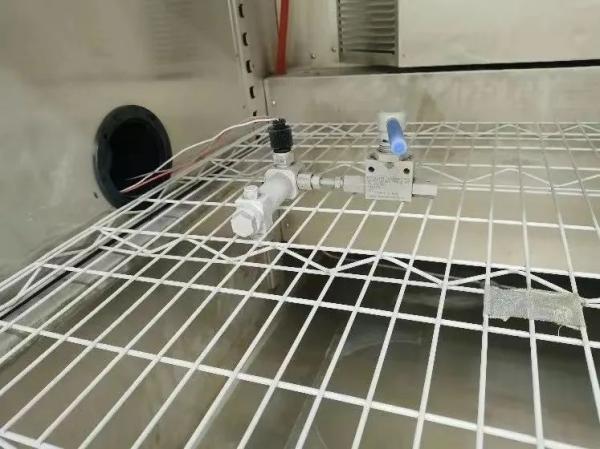

高低溫內外漏測試

在最為關鍵的泄漏測試環節，通過常規性高低溫內外漏測試，全壽命周期、全閥體純氫測試＜100ppm，氫氣外漏率小于0.6Nml/h，閥門上任意一點的氫氣泄漏濃度小于50ppm，且遠超國內外通用標準準則＜10Nml/h泄漏指標，重新定義行業“氫安全”標準。

目前，未勢能源70MPa減壓閥已經通過“國家機動力產品質量監督檢驗中心（上海）”權威認證，且具備燃料電池汽車規?；涮啄芰?，廣泛適用于35MPa/70MPa車載儲氫系統，覆蓋乘用車、商用車等多種車型，可拓展至無人機、氫燃料電池船舶等領域，提供定制化開發需求及安全有效的解決方案。

來源：閥門資訊臺
