安全閥型號說明,安全閥型號含義,安全閥的型號編制方法。本文詳細介紹了各種安全閥的型號所代表的含義、安全閥連接形式代號所代表的含義、安全閥結構形式代號所代表的含義、閥座密封面材料代號所代表的含義、安全閥公稱壓力代號以及安全閥閥體材料代號所代表的含義。

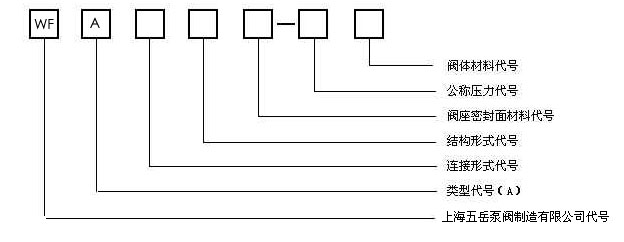

一、安全閥型號含義

二、安全閥連接形式代號

三、安全閥結構形式代號

四、閥座密封面材料代號

注：當閥座和閥辦密封面材料不同時，用低硬度材料代號。

五、安全閥公稱壓力代號
? ??公稱壓力代號用阿拉伯?dāng)?shù)字表示，其數值是以兆帕（MPa）為單位的公稱壓力值的10倍。
????當標注工作溫度和工作壓力時，工作壓力須用P標志并在P字的右下角附加介質最高溫度數字，該數字是以10除介質最高溫度數值所得的整數。如：工作溫度為540℃，工作壓力為10MPa的閥門，其代號為P54100。

六、安全閥閥體材料代號

注：PN≤1.6MPa的灰鑄鐵閥體和PN≥2.5MPa的碳素鋼閥體，省略本代號。

舉例說明：?A42Y—16P DN80
A表示安全閥； 4表示法蘭連接； 2表示彈簧全啟式； ?Y表示密封面材料為硬質合金； 16表示公稱壓力為1.6MPa； P為不銹鋼； 口徑80mm； 該安全閥為彈簧封閉全啟式安全閥。
